3200m3/h绞吸式挖泥船
船舶编号：19340
阅读量
1034 次

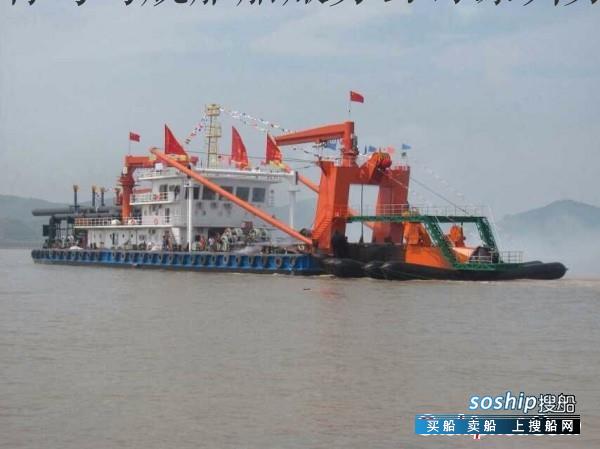

3200m3/h绞吸式挖泥船 | 船舶图片
点击查看大图浏览更多细节
船舶信息描述：3200m3/h绞吸式挖泥船技术规格书一、概述本船为非自航、全液压、配抛锚杆、带水下泥泵整体绞吸式挖泥船，用于沿海水域疏浚吹填之
1 / 0
3200m3/h绞吸式挖泥船技术规格书
一、概述
本船为非自航、全液压、配抛锚杆、带水下泥泵整体绞吸式挖泥船，用于沿海水域疏浚吹填之用，近海拖航，本船拖航时尾部向前。
根据最新挖泥船工作要求，本船设有定位桩、自动台车系统、挖泥及吸排系统、横移装置、抛锚杆系统、龙门架上吊、机舱吊、甲板吊、主桩副桩自动倒桩、起升系统。
本船结构、性能、消防救生、航行信号均按CHINAMSA《国内航行海船法定检验技术规格》（2004年）和CCS《钢质海船入级规范》（2006年）对近海航区挖泥船的要求设计、配备。
二、主要参数
总长L81.56m
船长L62.7m
总宽B16.5m
型宽B16.0m
型深D4.00m
设计吃水d2.60m
排水量△ 2020t
**挖深28.0m
舱内泵清水排量10000m3/h
潜水泵清水排量10000m3/h
泥泵总扬程111m
泥泵主机（南车集团）12V280ZC/2650KW×1000rpm
辅机Ⅰ（南车集团）12V240ZC/D/1850KW×1000r/min
辅机Ⅱ（南车集团）12V240ZC/D/1850KW×1000r/min
绞刀功率（上海江易）1000KW
抛锚杆长度28m
台车行程（上海江易）6.0m
主桩Φ1200mm
副桩Φ1200mm
吸泥管Φ900mm
排泥管Φ840mm
排距4-6.5km
自持力~300h
船员铺位25人
航区沿海作业/近海拖航
三、技术规格
1．主机及泥泵
主机：12V280ZC
定额功率：2650KW/1000r/min
泥泵：131-28-65高耐磨材料（上海江易）
清水流量：10000m3/h，扬程76mH2O,轴功率2618KW,泵转速410r/min,主机飞轮端驱动泥浆泵、带高弹、及齿轮箱。
2．辅机及水下泥泵
2.1辅机Ⅰ
辅机Ⅰ：12V240ZC/D/1850KW/1000r/min
额定功率：1850KW/1000r/min
水下泵：131-28-65耐磨材料（上海江易）
清水流量：10000m3/h，扬程35mH2O,轴功率1395KW，泵转速320r/min，辅机Ⅰ驱动发电机，发电机容量1600KW，水下泥泵驱动，电动机功率1400KW，采用电轴控制系统。
2.2辅机Ⅱ
辅机Ⅱ：12V240ZC/D/1850KW/1000r/min
额定功率：1850KW/1000r/min
辅机Ⅱ通过多头齿轮箱驱动液压油泵（供驱动绞刀、横移绞车、桥架绞车、锚绞车、定位桩升降、台车等）及轴带发电机300KW。
3．绞刀、定位桩车和绞车系统
3.1绞刀装置（上海江易）
直径：2770mm、4.00L/T进口液压马达驱动（川崎马达6台）
输入功率：1140KW
输出功率：1000KW
转速：0~36rpm
注：进口液压马达型号HMHDB400,排量6800ml/r，**功率190kw，额定压力25mpa
3.2定位桩（上海江易）
主桩、副桩直径：1200mm，主、副桩长度：40m，主桩设在台车上，全自动倒桩、起桩。
3.3台车行程6m，并设台车行程指示仪。（上海江易）
